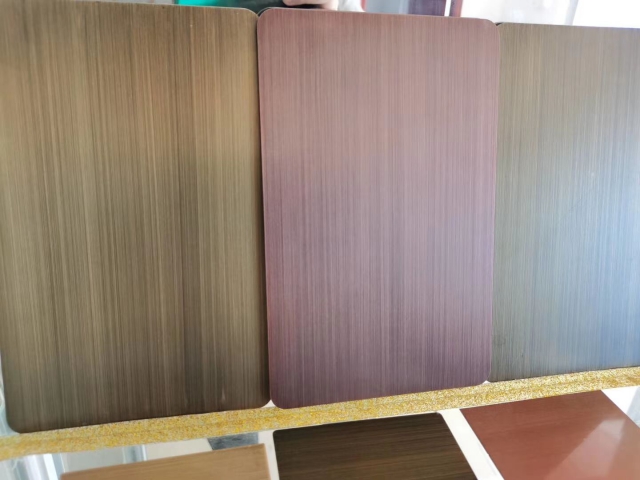

水性仿古拉丝烤漆

施工参考：
◆表面处理：安全去除待涂工件表面的浮灰、浮锈、油污等杂质，做到待涂工件表面清洁干燥；
◆施工方式：辊涂；
◆稀释剂：纯净水或者清洁的自来水；
◆稀释比例：按原漆重量的10%~20%加水，或者根据具体情况作适量调整；
◆施工粘度：辊涂粘度：70~100秒（涂-4杯，23±2℃），或根据客户要求进行调整；
◆干燥方式：220±2℃（板温），恒温烘烤70~90秒；
◆干燥性检测方法：用布沾上浓度95%的酒精来回擦30次，然后用指甲刮（漆膜不软，刮不动为合格）；
◆涂布面积：≥18 m2/kg (单层干膜厚度15μm ~20μm)，实际涂布面积与具体施工厚度（干膜）有关。
方法一：水性黑色拉丝底漆PSD-FG1#
处理不锈钢材质表面，除油，除蜡，除胶，除尘。
喷涂专用水性黑色拉丝底漆1:1-2稀释（一定大风量，小出油量，薄涂干喷）
烘烤温度150度恒温10分钟
烘干后根据样板要求拉丝纹路的深浅，或粗细程度，选用不同的尼龙砂（一种红色的较细腻，绿色的较粗）进行拉丝。
用气管吹掉上面的灰尘，喷涂水性铜色烤漆。（面漆烘烤170°  30分钟）
注意事项：水性产品不能和油性产品混用，切使用喷枪，滤布一定要清洗干净。

方法二：发黑拉丝PSD-FG2#
1、用砂纸顺着拉丝纹路打磨工件，用金属发黑剂，进行氧化发黑
2、根据工件大小设计一定的塑胶浸涂槽，让不锈钢完全浸涂，待4-6分钟后等工件完全发黑后拿出，用清水冲洗，拿无尘布擦掉上面的氧化粉化膜，用气管把板面吹干。
3、根据样板要求拉丝纹路的深浅，或粗细程度，选用不同的尼龙砂（一种红色的较细腻，绿色的较粗）和砂纸（用80#或120#，金属感超强）。
4、用气管吹掉上面的灰尘，喷涂水性铜色烤漆。（面漆烘烤170°  30分钟）
5、此发黑剂为弱酸性液体，对人体无危害，可用手接触。稀释比例1:0.5以内稀释，也可不稀释效果更好。不易挥发，可反复使用，待药水浓度降低是添加原液。

产品概述：
◆类别：该产品系采用高档树脂为成膜物质的单组份烘干实色漆；
◆组成：高档树脂、颜料、助剂、水等；
◆特点：※具有优良的水性笔可擦拭性；
※本产品以水为分散介质，不易燃易爆；
※具有优良的附着力、耐候性和防护装饰性能；
※施工过程及涂料成膜过程均符合环保要求，符合欧盟RoHs标准。
