产品详情
一、产品概述: ◆类别:该产品系采用高档树脂为成膜物质的单组份烘干实色漆; ◆组成:高档树脂、颜料、助剂、水等; ◆特点:※具有优良的水性笔可擦拭性; ※本产品以水为分散介质,不易燃易爆; ※具有优良的附着力、耐候性和防护装饰性能; ※施工过程及涂料成膜过程均符合环保要求,符合欧盟RoHs标准。 二、适用范围:适用于各种可擦拭水笔板、粉笔板、印铁、印铝等金属表面。 三、技术指标(典型数据) (*注:耐水性白板笔擦拭性检测用笔以东洋和真彩黑色笔为准)

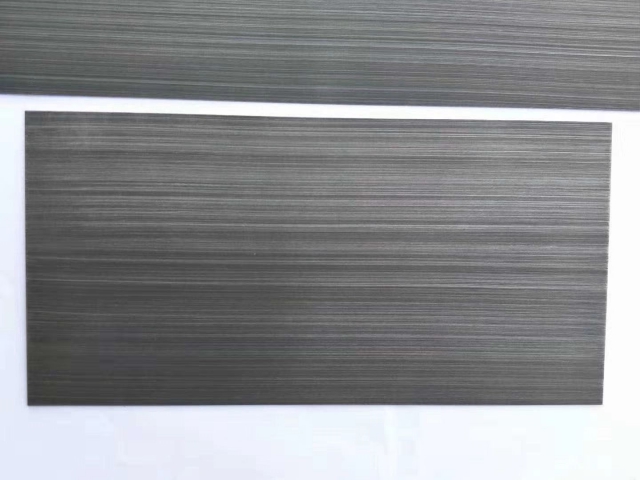

四、施工参考: ◆表面处理:安全去除待涂工件表面的浮灰、浮锈、油污等杂质,做到待涂工件表面清洁干燥; ◆施工方式:辊涂; ◆稀释剂:纯净水或者清洁的自来水; ◆稀释比例:按原漆重量的10%~20%加水,或者根据具体情况作适量调整; ◆施工粘度:辊涂粘度:70~100秒(涂-4杯,23±2℃),或根据客户要求进行调整; ◆干燥方式:220±2℃(板温),恒温烘烤70~90秒; ◆干燥性检测方法:用布沾上浓度95%的酒精来回擦30次,然后用指甲刮(漆膜不软,刮不动为合格); ◆涂布面积:≥18 m2/kg (单层干膜厚度15μm ~20μm),实际涂布面积与具体施工厚度(干膜)有关。 方法一:水性黑色拉丝底漆PSD-FG1#处理不锈钢材质表面,除油,除蜡,除胶,除尘。喷涂专用水性黑色拉丝底漆1:1-2稀释(一定大风量,小出油量,薄涂干喷)烘烤温度150度恒温10分钟烘干后根据样板要求拉丝纹路的深浅,或粗细程度,选用不同的尼龙砂(一种红色的较细腻,绿色的较粗)进行拉丝。用气管吹掉上面的灰尘,喷涂水性铜色烤漆。(面漆烘烤170° 30分钟)注意事项:水性产品不能和油性产品混用,切使用喷枪,滤布一定要清洗干净。 方法二:发黑拉丝PSD-FG2#1、用砂纸顺着拉丝纹路打磨工件,用金属发黑剂,进行氧化发黑2、根据工件大小设计一定的塑胶浸涂槽,让不锈钢完全浸涂,待4-6分钟后等工件完全发黑后拿出,用清水冲洗,拿无尘布擦掉上面的氧化粉化膜,用气管把板面吹干。3、根据样板要求拉丝纹路的深浅,或粗细程度,选用不同的尼龙砂(一种红色的较细腻,绿色的较粗)和砂纸(用80#或120#,金属感超强)。4、用气管吹掉上面的灰尘,喷涂水性铜色烤漆。(面漆烘烤170° 30分钟)5、此发黑剂为弱酸性液体,对人体无危害,可用手接触。稀释比例1:0.5以内稀释,也可不稀释效果更好。不易挥发,可反复使用,待药水浓度降低是添加原液。
